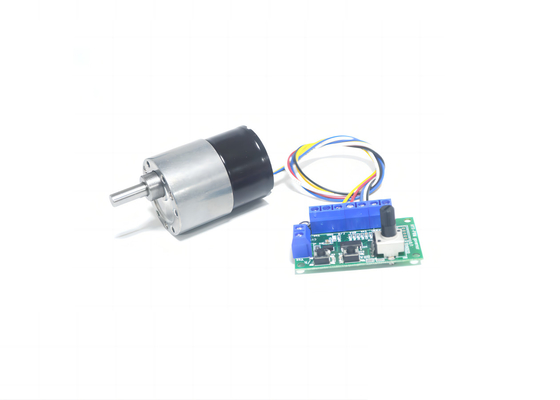

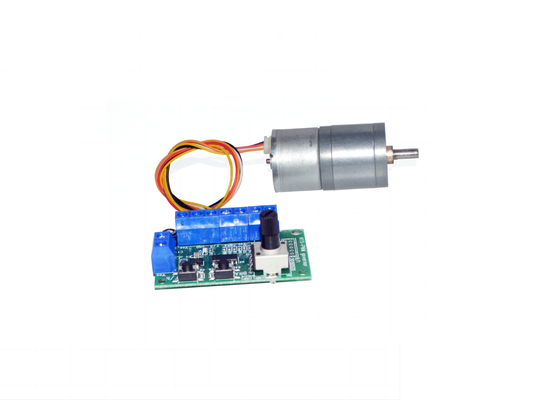

12V Gleichspannungsmotor Bürstenlose Gleichspannungsmotoren CM36‐3650 mit Steuerung für intelligente Geräte zur Überwachung der Sicherheit ((1200RPM)

12V Gleichspannungsmotor Bürstenlose Gleichspannungsmotoren CM36‐3650 mit Steuerung für intelligente Geräte zur Überwachung der Sicherheit ((1200RPM)

Bitte beachten Sie:

• Der Motor darf die Grenzlast nicht überschreiten und stehenbleiben.
• Die positiven und negativen Pole der Stromversorgung der Leiterplatte können nicht umgekehrt werden, sonst wird der Chip verbrannt.
• Eine angemessene Auswahl der Stromversorgung entsprechend der Eingangsspannung des Produkts (DC: DC 12V/24V).
• Wenn das Drehmoment der Grenzlast erreicht/überschritten wird, kann es zu inneren Schäden führen.
• Eine Verringerung der Drehzahl des Motors führt zu einer Verringerung des Ausgangsmoments.
• Bei Motorlauf wird es DB-Rauschen geben, das sich mit der Geschwindigkeits-/Laständerung leicht ändert Funktion: Vorwärts- und Rückwärtsbewegung, Schalter, schrittlose Geschwindigkeitsregelung,Bremsung (erfordert, dass der Motor eine eigene Bremsfunktion hat).

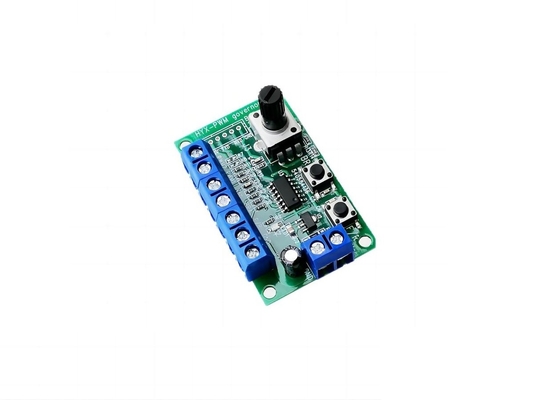

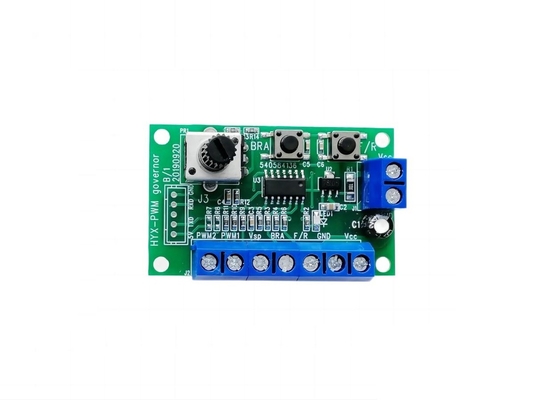

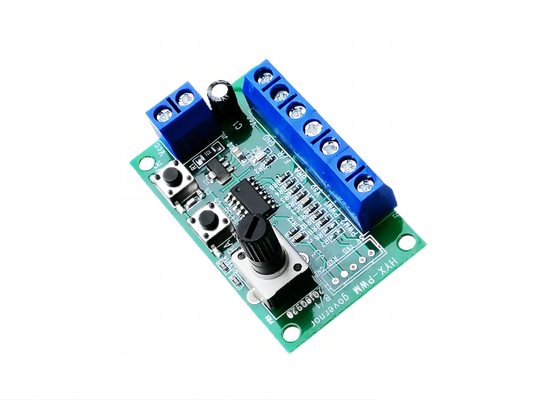

Brushless Gear Motor Textmodul Technisches Verkabelungsdiagramm

• Verwendung Für die 2418 / 2838 / 4260 / 3650 / 3525 / 2430 / 3-phasige Bürstenlosmotorreihe.
• Standardposition ist 20khz, die 2 Nadel am Drehzahlknopf ist 2khz.

2418/2430 Allgemeine Anweisungen für die Verkabelung:
Schwarzer Draht: Negativpol der Motorstromversorgung
Rotes Draht: Positiver Motorstromanschluss
Gelber Draht: Geschwindigkeitssignalausgabe (18 Impulse sind für eine Umdrehung des Motors ausgegeben)
Weißer Draht: Motor-Stufenfreie Geschwindigkeitsregelung Port: Eingabe PWM, der Arbeitszyklus ist umgekehrt proportional zur Geschwindigkeit, mit der Stromversorgung verbunden, verbinden negative Pol ist die höchste Geschwindigkeit.
Orange: Motorvorwärts- und Rückwärtssteuerung: Wenn der Anschluss nicht angeschlossen ist, ist der Motor CCW und der Anschluss an den Motor CW mit niedrigem Volumen (≤0,6V) angeschlossen.

3525/3650 Allgemeine Anweisungen für die Verkabelung:
Schwarzer Draht: Negativpol der Motorstromversorgung
Rotes Draht: Positiver Motorstromanschluss
Gelber Draht: FG-Signal-Ausgang (für externe Geräte zur Erkennung der Motorgeschwindigkeit, drei Paar Pole magnetischen Ringmotor drehen einen Kreis, um neun quadratische Wellenpulse auszugeben
Weißes Kabel: Steuerung des Motors nach vorn und rückwärts: Wenn der Anschluss nicht angeschlossen ist, ist der Motor CCW und der Anschluss an den Motor CW mit niedrigem Volumen (≤0,6 V) angeschlossen.
Blauer Draht: Geschwindigkeitsregelung: Geschwindigkeitsregelung durch Eingabe analoger Spannung, die Geschwindigkeit ist proportional zur Spannung

2838 allgemeine Anweisungen für die Verkabelung:
Schwarzer Draht: Negativpol der Motorstromversorgung
Rotes Draht: Positiver Motorstromanschluss
Gelber Draht: FG-Signal-Ausgang (für externe Geräte zur Erkennung der Motorgeschwindigkeit, drei Paar Pole magnetischen Ringmotor drehen einen Kreis, um neun quadratische Wellenpulse auszugeben
Weißes Kabel: Steuerung des Motors vorwärts und rückwärts: Wenn der Anschluss nicht angeschlossen ist, ist der Motor CCW und der Anschluss an den Motor CW mit niedrigem Volumen (≤0,6 V) angeschlossen.
Bule-Draht: Drehzahlregelung: Drehzahlregelung im PWM-Modus; Anschluss an den Negativpol der Stromversorgung bei voller Drehzahl (maximale Drehzahl)

4260 Allgemeine Anweisungen für die Verkabelung:
Schwarzer Draht: Negativpol der Motorstromversorgung
Rotes Draht: Positiver Motorstromanschluss
Gelber Draht: FG-Geschwindigkeitssignalabgabe (für externe Geräte zur Erkennung der Motorgeschwindigkeit drehen zwei Paare von polischen Magnetringmotoren einen Kreis und geben sechs quadratische Wellenimpulse ab)
Weißes Kabel: Steuerung des Motors nach vorn und rückwärts: Wenn der Anschluss nicht angeschlossen ist, ist der Motor CCW und der Anschluss an den Motor CW mit niedrigem Volumen (≤0,6 V) angeschlossen.
Blauer Draht: Drehzahlregelung: Drehzahlregelung durch Eingabe analoger Spannung (0-5V); Geschwindigkeit und Spannung proportional.

BLDC-Hochleistungsmotor-Treibermoduldimension

Verpackung und Versand:

Produktverpackung:

• Der Gleichstrommotor wird in einem robusten Karton verpackt.
• Die Schachtel wird mit Blasenfolie gepolstert, um Schäden während des Versands zu vermeiden.
• Der Motor wird in einem Plastikbeutel versiegelt, um ihn vor Feuchtigkeit und Staub zu schützen.

Versand:

• Wir bieten kostenlosen Versand innerhalb der USA an.
• Der Versand wird von einem zuverlässigen Kurierdienst erledigt.
• Die Nachverfolgungsinformationen werden Ihnen zur Verfügung gestellt, sobald die Bestellung versandt wurde.
• Die Lieferzeit kann je nach Bestimmungsort variieren.

Häufige Fragen:

F: Wie heißt dieser Gleichstrommotor?

A: Der Markenname dieses Gleichstrommotors ist JNFUTEK.

F: Welche Modellnummer hat dieser Gleichstrommotor?

A: Die Modellnummer dieses Gleichstrommotors lautet JGB37-555.

F: Hat dieser Gleichstrommotor eine Zertifizierung?

A: Ja, dieser Gleichstrommotor ist CE/ROHS-zertifiziert.

F: Wo wird dieser Gleichstrommotor hergestellt?

A: Dieser Gleichstrommotor wird in China hergestellt.

F: Wie hoch ist die Mindestbestellmenge für diesen Gleichstrommotor?

A: Die Mindestbestellmenge für diesen Gleichstrommotor beträgt 100.

F: Wie hoch ist der Preis dieses Gleichstrommotors?

A: Der Preis dieses Gleichstrommotors beträgt 9 Dollar.85.

F: Welche Zahlungsbedingungen gelten für diesen Gleichstrommotor?

A: Die Zahlungsbedingungen für diesen Gleichstrommotor sind T/T.

F: Wie hoch ist die Versorgungsfähigkeit dieses Gleichstrommotors?

A: Die Versorgungsfähigkeit dieses Gleichstrommotors beträgt 10000 Stück pro Woche.

F: Wie lange dauert die Lieferung dieses Gleichstrommotors?

A: Die Lieferzeit für diesen Gleichstrommotor beträgt innerhalb von 10 Tagen nach Erhalt Ihrer Anzahlung.

F: Welche Verpackungsdetails gibt es für diesen Gleichstrommotor?

A: Die Verpackungsdetails für diesen Gleichstrommotor sind Karton und Schaumstoff.
