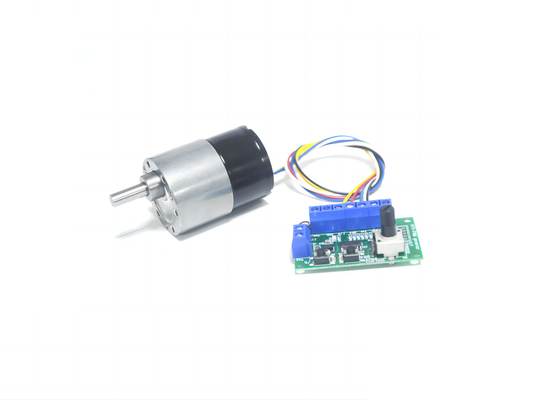

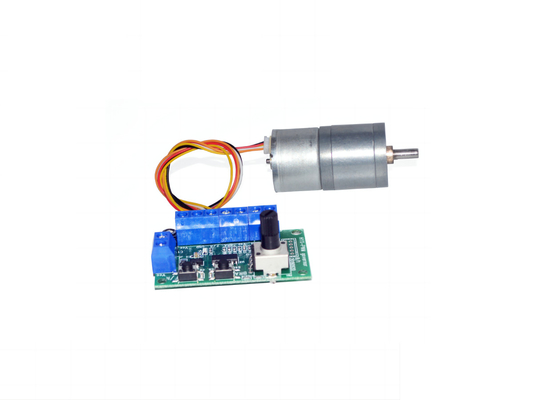

Brushless DC Gear Motor Controller Schrittlose Geschwindigkeit 3650, 3525, 2430, 2418 Serie 3-Phase Motor Modell NFP-PWM-BLDC-3650

BLDC-PWM-Reduzierungsgetriebe Motorgeschwindigkeitsregelung Leistung

Bitte beachten Sie:

• Der Motor darf die Grenzlast nicht überschreiten und stehenbleiben.
• Die positiven und negativen Pole der Stromversorgung der Leiterplatte können nicht umgekehrt werden, sonst wird der Chip verbrannt.
• Eine angemessene Auswahl der Stromversorgung entsprechend der Eingangsspannung des Produkts (DC: DC 12V/24V).
• Wenn das Drehmoment der Grenzlast erreicht/überschritten wird, kann es zu inneren Schäden führen.
• Eine Verringerung der Drehzahl des Motors führt zu einer Verringerung des Ausgangsmoments.
• Bei Motorlauf wird es DB-Rauschen geben, das sich mit der Geschwindigkeits-/Laständerung leicht ändert Funktion: Vorwärts- und Rückwärtsbewegung, Schalter, schrittlose Geschwindigkeitsregelung,Bremsung (erfordert, dass der Motor eine eigene Bremsfunktion hat).

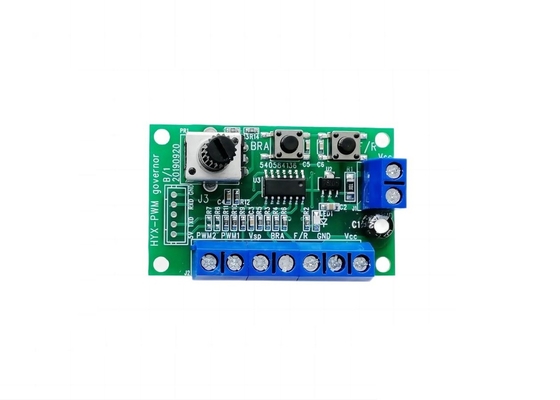

Brushless Gear Motor Textmodul Technisches Verkabelungsdiagramm

• Verwendung Für die 2418 / 2838 / 4260 / 3650 / 3525 / 2430 / 3-phasige Bürstenlosmotorreihe.
• Standardposition ist 20khz, die 2 Nadel am Drehzahlknopf ist 2khz.

2418/2430 Allgemeine Anweisungen für die Verkabelung:
Schwarzer Draht: Negativpol der Motorstromversorgung
Rotes Draht: Positiver Motorstromanschluss
Gelber Draht: Geschwindigkeitssignalausgabe (18 Impulse sind für eine Umdrehung des Motors ausgegeben)
Weißer Draht: Motor-Stufenfreie Geschwindigkeitsregelung Port: Eingabe PWM, der Arbeitszyklus ist umgekehrt proportional zur Geschwindigkeit, mit der Stromversorgung verbunden, verbinden negative Pol ist die höchste Geschwindigkeit.
Orange: Motorvorwärts- und Rückwärtssteuerung: Wenn der Anschluss nicht angeschlossen ist, ist der Motor CCW und der Anschluss an den Motor CW mit niedrigem Volumen (≤0,6V) angeschlossen.

3525/3650 Allgemeine Anweisungen für die Verkabelung:
Schwarzer Draht: Negativpol der Motorstromversorgung
Rotes Draht: Positiver Motorstromanschluss
Gelber Draht: FG-Signal-Ausgang (für externe Geräte zur Erkennung der Motorgeschwindigkeit, drei Paar Pole magnetischen Ringmotor drehen einen Kreis, um neun quadratische Wellenpulse auszugeben
Weißes Kabel: Steuerung des Motors nach vorn und rückwärts: Wenn der Anschluss nicht angeschlossen ist, ist der Motor CCW und der Anschluss an den Motor CW mit niedrigem Volumen (≤0,6 V) angeschlossen.
Blauer Draht: Geschwindigkeitsregelung: Geschwindigkeitsregelung durch Eingabe analoger Spannung, die Geschwindigkeit ist proportional zur Spannung

2838 allgemeine Anweisungen für die Verkabelung:
Schwarzer Draht: Negativpol der Motorstromversorgung
Rotes Draht: Positiver Motorstromanschluss
Gelber Draht: FG-Signal-Ausgang (für externe Geräte zur Erkennung der Motorgeschwindigkeit, drei Paar Pole magnetischen Ringmotor drehen einen Kreis, um neun quadratische Wellenpulse auszugeben
Weißes Kabel: Steuerung des Motors vorwärts und rückwärts: Wenn der Anschluss nicht angeschlossen ist, ist der Motor CCW und der Anschluss an den Motor CW mit niedrigem Volumen (≤0,6 V) angeschlossen.
Bule-Draht: Drehzahlregelung: Drehzahlregelung im PWM-Modus; Anschluss an den Negativpol der Stromversorgung bei voller Drehzahl (maximale Drehzahl)

4260 Allgemeine Anweisungen für die Verkabelung:
Schwarzer Draht: Negativpol der Motorstromversorgung
Rotes Draht: Positiver Motorstromanschluss
Gelber Draht: FG-Geschwindigkeitssignalabgabe (für externe Geräte zur Erkennung der Motorgeschwindigkeit drehen zwei Paare von polischen Magnetringmotoren einen Kreis und geben sechs quadratische Wellenimpulse ab)
Weißes Kabel: Steuerung des Motors nach vorn und rückwärts: Wenn der Anschluss nicht angeschlossen ist, ist der Motor CCW und der Anschluss an den Motor CW mit niedrigem Volumen (≤0,6 V) angeschlossen.
Blauer Draht: Drehzahlregelung: Drehzahlregelung durch Eingabe analoger Spannung (0-5V); Geschwindigkeit und Spannung proportional.

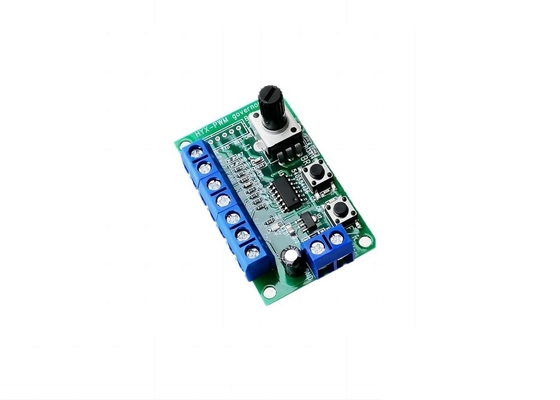

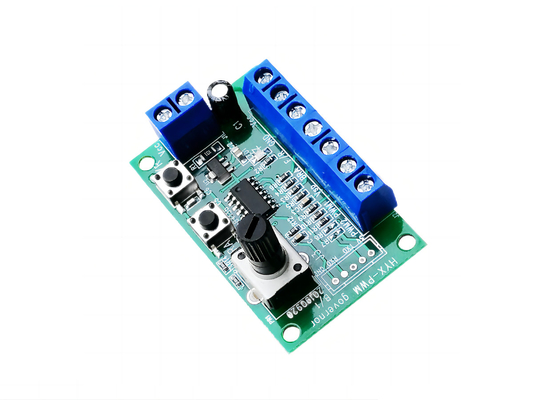

BLDC-Hochleistungsmotor-Treibermoduldimension

Verpackung und Versand:

Produktverpackung:

• Der Gleichstrommotor wird in einem robusten Karton verpackt.
• Die Schachtel wird mit Blasenfolie gepolstert, um Schäden während des Versands zu vermeiden.
• Der Motor wird in einem Plastikbeutel versiegelt, um ihn vor Feuchtigkeit und Staub zu schützen.

Versand:

• Wir bieten kostenlosen Versand innerhalb der USA an.
• Der Versand wird von einem zuverlässigen Kurierdienst erledigt.
• Die Nachverfolgungsinformationen werden Ihnen zur Verfügung gestellt, sobald die Bestellung versandt wurde.
• Die Lieferzeit kann je nach Bestimmungsort variieren.

Häufige Fragen:

F: Wie heißt dieser Gleichstrommotor?

A: Der Markenname dieses Gleichstrommotors ist JNFUTEK.

F: Welche Modellnummer hat dieser Gleichstrommotor?

A: Die Modellnummer dieses Gleichstrommotors lautet JGB37-555.

F: Hat dieser Gleichstrommotor eine Zertifizierung?

A: Ja, dieser Gleichstrommotor ist CE/ROHS-zertifiziert.

F: Wo wird dieser Gleichstrommotor hergestellt?

A: Dieser Gleichstrommotor wird in China hergestellt.

F: Wie hoch ist die Mindestbestellmenge für diesen Gleichstrommotor?

A: Die Mindestbestellmenge für diesen Gleichstrommotor beträgt 100.

F: Wie hoch ist der Preis dieses Gleichstrommotors?

A: Der Preis dieses Gleichstrommotors beträgt 9 Dollar.85.

F: Welche Zahlungsbedingungen gelten für diesen Gleichstrommotor?

A: Die Zahlungsbedingungen für diesen Gleichstrommotor sind T/T.

F: Wie hoch ist die Versorgungsfähigkeit dieses Gleichstrommotors?

A: Die Versorgungsfähigkeit dieses Gleichstrommotors beträgt 10000 Stück pro Woche.

F: Wie lange dauert die Lieferung dieses Gleichstrommotors?

A: Die Lieferzeit für diesen Gleichstrommotor beträgt innerhalb von 10 Tagen nach Erhalt Ihrer Anzahlung.

F: Welche Verpackungsdetails gibt es für diesen Gleichstrommotor?

A: Die Verpackungsdetails für diesen Gleichstrommotor sind Karton und Schaumstoff.
